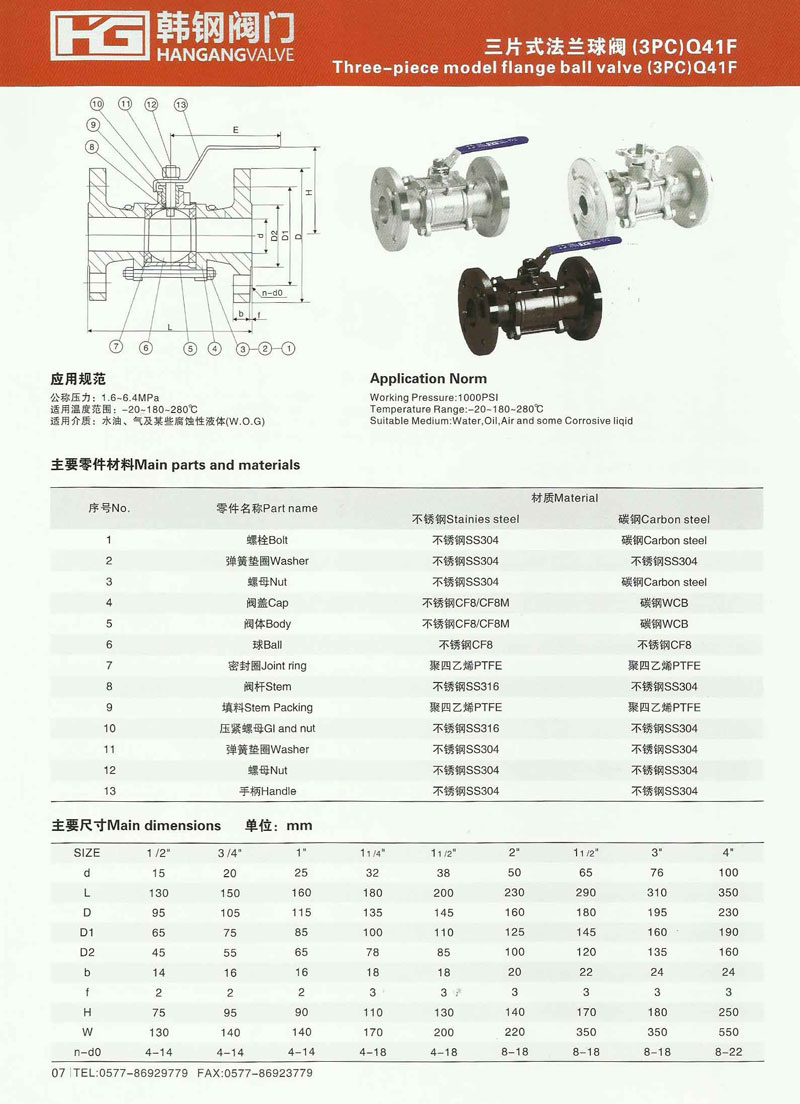

三片式法兰球阀



三片式法兰球阀 :

【产品名称:法兰三片式球阀】

【产品型号:Q41F】

韩钢阀门Q41F法兰三片式球阀密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、油品、气体、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。阀体可以是整体的,也可以是组合式的。

【产品介绍】:
韩钢阀门阀门Q41F法兰三片式球阀阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。驱动方式:手动、电动、气动。可设置90°开关定位机构,根据需要加锁以防止误操作。

【工作原理】:
Q41F法兰三片式球阀是由三段阀体,中间配用螺栓锁定而成。具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。最适宜做开关、切断阀使用。

【产品特点】:
1、 单阀座设计,消除了阀门中腔介质因异常升压而影响使用安全的问题。
2、 低扭矩设计,特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
3、 启闭无摩擦,这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
4、 三片式结构,对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
5、 楔形密封结构,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

主要零件材料





序号NO.
零件名称
材质
不锈钢
碳钢
1
螺栓
不锈钢304
碳钢
2
弹簧垫圈
不锈钢304
不锈钢304
3
螺母
不锈钢304
碳钢
4
阀盖
不锈钢SS316
碳钢WCB
5
阀体
不锈钢SS316
碳钢WCB
6
不锈钢SS304
不锈钢CF8
7
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
阀杆
不锈钢SS316
不锈钢SS304
9
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
10
阀杆螺母
不锈钢SS316
不锈钢SS304
11
弹簧垫圈
不锈钢SS304
不锈钢SS304
12
螺母
不锈钢SS304
不锈钢SS304
13
手柄
不锈钢SS304
不锈钢SS304





主要尺寸
单位:mm





SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
d
15
20
25
32
38
50
65
76
100
L
130
150
160
180
200
230
290
310
350
D
95
105
115
135
145
160
180
195
230
D1
65
75
85
100
110
125
145
160
190
D2
45
55
65
78
85
100
120
135
160
b
14
16
16
18
18
20
22
24
24
f
2
2
2
3
3
3
3
3
3
H
75
95
90
110
130
140
170
180
250
E
130
140
140
170
200
220
350
350
550
n-do
4-14
4-14
4-14
4-18
4-18
8-18
8-18
8-18
8-22
