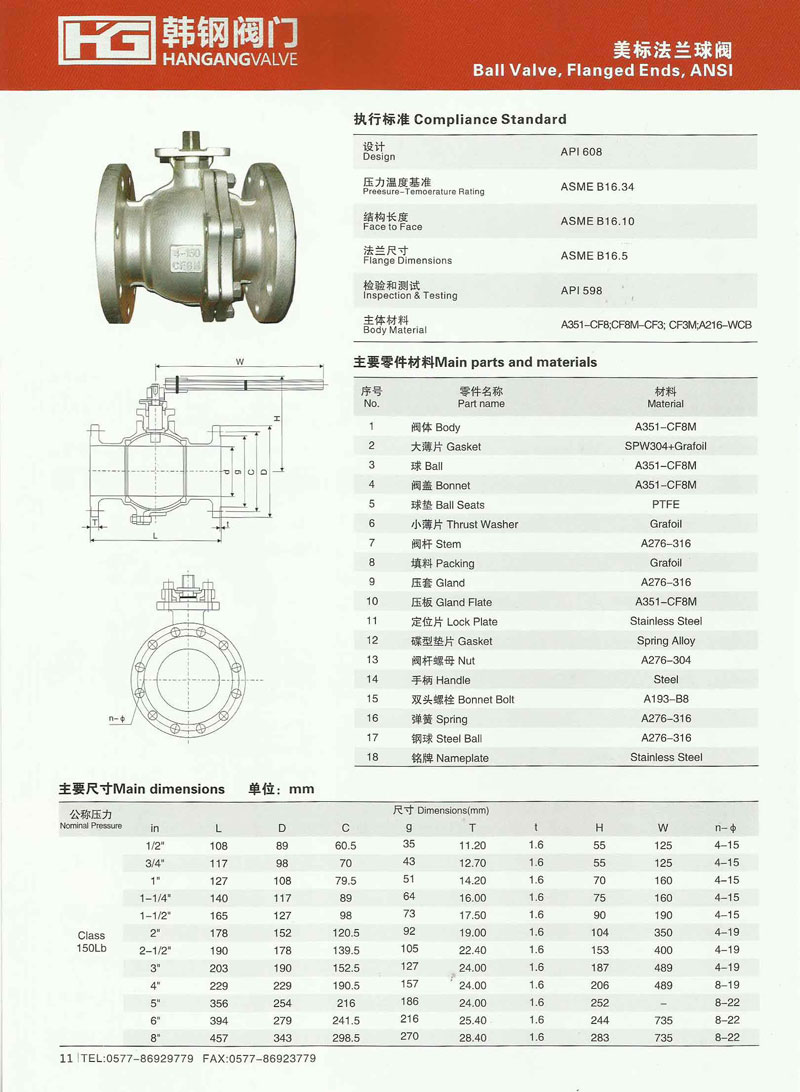

 美标法兰球阀



【产品名称:美标法兰球阀】

【产品型号:Q41F】

韩钢阀门Q41F美标法兰球阀密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、油品、气体、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。阀体可以是整体的,也可以是组合式的。

【产品介绍】:
韩钢阀门Q41F美标法兰球阀设计制造标准是API600、API602,在管路中主要用来做切断、分配和改变介质的流动方向。整体硅溶胶精密铸造阀体,阀体表面精细、美观,无需打磨。设计有防静电,耐火结构,阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。

【工作原理】:
Q41F美标法兰球阀具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。

【产品特点】:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、优质的密封圈材料具有耐高温、耐高压、耐腐蚀之性能。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、使用广泛适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

技术规范



设计依据
日标系列
美标系列
设计标准
BS5351
AP16D
ANSI B16.34
法兰连接结构长度
JIS B2002
AP16D
ANSI B16.10
结构长度(焊接)
-
AP16D
ANSI B16.10
连接法兰
JIS B2212 B2214
ANSI B16.5、B16.47
对焊端
-
ANSI B16.25
试验和检验
JIS B2003
AP16D
AP1598





设计依据
日标系列
美标系列
设计标准
BS5351
AP16D
ANSI B16.34
法兰连接结构长度
JIS B2002
AP16D
ANSI B16.10
结构长度(焊接)
-
AP16D
ANSI B16.10
连接法兰
JIS B2212 B2214
ANSI B16.5、B16.47
对焊端
-
ANSI B16.25
试验和检验
JIS B2003
AP16D
AP1598





试验压力

试验压力(MPa)
磅级(Class)
壳体试验
密封试验
150
3.0
2.2
300
7.6
5.6
600
15.0
11.0
10K
2.4
1.5
20K
5.8
4.0





主要零件材料





名称
WCB类

CF8类
CF3类
CF8M类
CF3M类
阀体左体
A216-WCB
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
球体
B2-B8
A105-1025
A182-F304L
A182-F304L
A132-F316
A182-F316L
B8以上
A216-WCB
A351-CF8M
A351-CF3
A351-CF8M
A351-CF3M
阀杆
A182-F6a
A182-F304
A182-F304L
A182-F336
A182-F316L
阀座
PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈
A105-1025
A182-F304
A182-F304L
A182-F316
A182-F316L
弹簧

3yc-7/17-49H
O形圈
NBR
氟橡胶
螺柱
A193-B7
A193-B8
螺母
A194-2H
A194-8

公称
压力
公称
通径
d
L
D
D1
D2
b
f
Z-Φd
H
W
Class
150
1/2"
13
108
89
60.5
35
11.5
1.6
4-16
79
135
3/4"
19
117
98
70
43
11.5
1.6
4-16
84
135
1"
25
127
108
79.5
51
12
1.6
4-16
95
170
1-1/4"
32
140
117
89
64
13
1.6
4-16
103
170
1-1/2"
38
165
127
98.5
73
15
1.6
4-16
111
200
2"
51
178
152
120.5
92
16
1.6
4-19
120
200
2-1/2"
64
190
178
139.5
105
18
1.6
4-19
153
300
3"
76
203
190
152.5
127
19
1.6
4-19
163
300
4"
102
229
229
190.5
157
24
1.6
8-19
182
400
5"
127
356
254
216
186
24
1.6
8-22
260
500
6"
152
394
279
241.5
216
26
1.6
8-22
280
800
8"
203
457
343
298.5
270
29
1.6
8-22
1100
Class
300
1/2"
13
140
95
66.5
35
15
1.6
4-16
79
135
3/4"
19
152
117
82.5
43
16
1.6
4-19
84
135
1"
25
165
124
89
51
18
1.6
4-19
95
170
1-1/4"
32
178
133
98.5
64
19
1.6
4-19
103
170
1-1/2"
38
190
156
114.5
73
21
1.6
4-22
111
200
2"
51
216
165
127
92
23
1.6
4-22
120
200
2-1/2"
64
241
190
149
105
26
1.6
8-19
153
300
3"
76
283
210
168.5
127
29
1.6
8-22
163
300
4"
102
305
254
200
157
32
1.6
8-22
182
400
5"
127
381
279
235
186
35
1.6
8-22
260
500
6"
152
403
318
270
216
37
1.6
12-22
280
800
8"
203
502
381
330
270
42
1.6
12-25
-
1100
