薄式法兰球阀

薄式法兰球阀
片式球阀有哪些方面的优点?片式球阀特点介绍    美标法兰球阀
所属分类:法兰球阀系列
产品规格:
产品品牌:韩钢阀门
发布作者:片式球阀
发布时间:2016-06-01
浏览次数:
订购热线:0577-86929779
产品信息

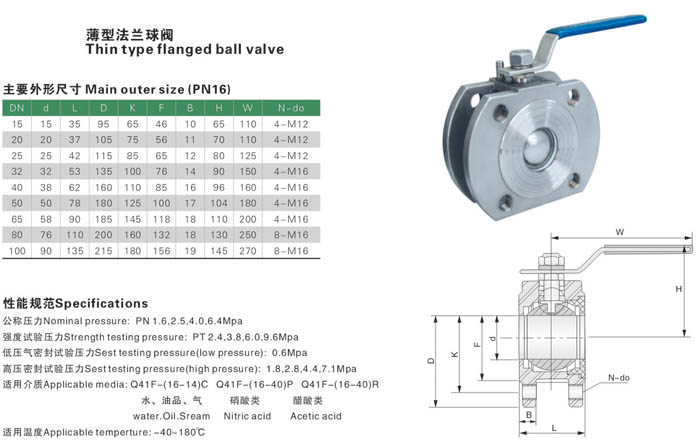

薄式法兰球阀





一、RQ71超薄式法兰球阀 概述

本产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座 采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了 90°开关带孔定位片,根据需要可以加锁,防止误操作。

二、RQ71超薄式法兰球阀 用途

RQ71超薄式法兰球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、醋酸、氧化性介质、 尿素等多种介质。 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-20~150~300℃
驱动方式:手动、气动、电动等。
公称压力:1.6~2.5MPa

三、主要零件材料

序号

零件名称 材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢SS304

不锈钢SS304

7

手柄

不锈钢SS304

不锈钢SS304

8

阀杆螺母

不锈钢SS304

不锈钢SS304

9

填料压套

不锈钢SS304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

四、主要连接尺寸及重量 (单位:mm)

SIZE

1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″

d

15

19

23.5

30

36

45

58

67

76

100

125

L

32

38.5

45

55

62

72

95

120

145

200

225

D

95

105

115

135

145

160

180

195

215

245

280

D1

65

75

85

100

110

125

145

160

180

210

240

D2

45

55

65

78

85

100

120

135

155

185

210

H

62

70

79

86

92

102

158

172

187

200

240

E

110

125

135

150

150

180

250

300

350

650

840

b

14

14

16

16

18

20

22

24

24

26

26

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

f

2

2

2

3

3

3

3

3

3

3

3
