产品信息

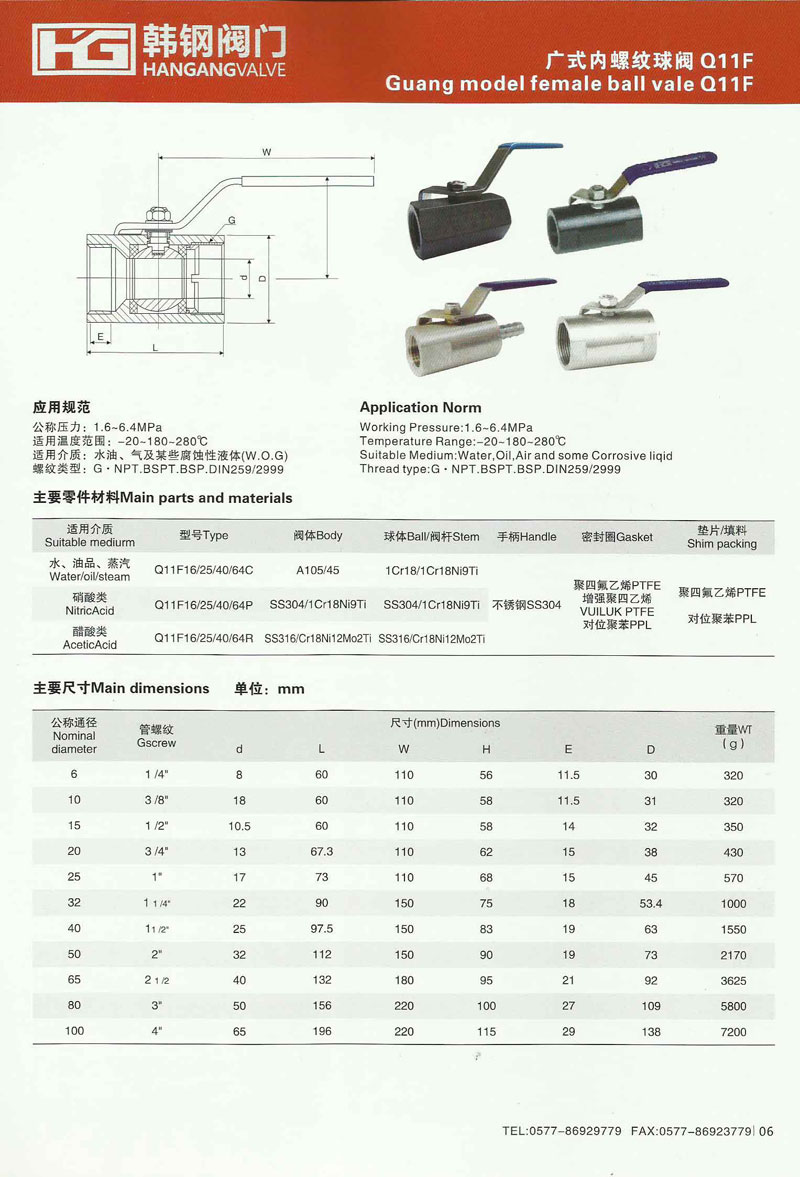

 广式内螺纹球阀



广式内螺纹球阀概述:

Q11F广式内螺纹球阀概述:

①产品型号:Q11F-16C/P

②公称压力:1.6~6.4MPa

③适用温度:-20~232℃~350℃

④适用介质:水、油、气及某些腐蚀性液体W.O.G

⑤螺纹类型:G/ NPT/ BSPT/ BSP/ DIN259/2999



主要零部件材料:

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C

A105、45

1Cr18/1Cr18Ni9Ti




SS304

聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL

聚四氟乙烯PTFE对位聚苯PPL

硝酸类

Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸类

Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti



主要外形及连接尺寸:

公称通径

管螺纹

尺寸mm

重量WTg

d

L

W

H

E

D

D

6

1/4″

8

60

110

56

11.5

30

320

10

3/8″

18

60

110

58

11.5

31

320

15

1/2″

10.5

60

110

58

14

32

350

20

3/4″

13

67.5

110

62

15

38

430

25

1″

17

73

110

68

15

45

570

32

1 1/4″

22

90

150

75

18

53.4

1000

40

1 1/2″

25

97.5

150

83

19

63

1550

50

2″

32

112

150

90

19

73

2170

65

2 1/2″

40

132

180

95

21

92

3625

80

3″

50

156

220

100

27

109

5800

100

4″

65

196

250

115

29

138

7200
