  • 苏式截流阀
苏式截流阀
  • 型号:
  • 规格:
  • 材料:
  • 品牌:韩钢阀门
取消
在线服务需求提交

欢迎在线提交服务需求。您还可以通过在线咨询,电子邮件和电话与我们联系,我们的客户服务团队将进一步为您提供优质服务。

产品介绍

苏式截流阀

苏式截流阀



苏式截流阀

一、苏式截流阀概述

J11W苏式不锈钢丝口截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

二、 苏式截流阀工作原理

丝口苏式截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。
当介质由阀瓣下方进入阀门时,作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,
丝口苏式截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

三、苏式截流阀具有以下优点:

1、结构简单,制造和维护比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。

四、丝口苏式截止阀适用介质:

丝口苏式截止阀适用于空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等。

五、丝口苏式截止阀应用:

丝口苏式截止阀适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等。

六、丝口苏式截止阀其他技术参数备注:

(1)丝口苏式截止阀价格由口径、材质、压力的不同而异
(2)连接形式:对夹、凸耳式对夹、法兰、焊接(对焊)等
(3)传动方式:手动、蜗轮传动、气动、电动等
(4)口径从DN6-DN1200;压力从1.0MPA-32MPA;温度-100℃-600℃
(5)材质有:碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢;

七、J11W苏式不锈钢丝口截止阀性能规范

公称压力 Pn
16
强度试验压力 Ps
2.4
MPa
密封试验压力 Pm
1.76
工作压力 P
1.6

16c
水、蒸气、油类
适用介质
16p
硝酸类、食品类

16R
醋酸类

16c
≤ 425 ℃
适用温度 t
16p
≤ 425 ℃

16R

八、JJ11W苏式不锈钢丝口截止阀主要外形尺寸、连接尺寸及重量

公称通径
DN ( mm )
管螺纹
G
尺寸( mm )
重量 (kg)
L
E
S
H
H1
D0
15
1/2 ″
90
14
32
109
117
55
0.9
20
3/4 ″
100
16
36
109
117
55
1.1
25
1 ″
120
18
46
132
142
80
1.8
32
1 1/4 ″
140
20
55
156
168
100
2.5
40
1 1/2 ″
170
22
65
167
182
100
3.7
50
2 ″
200
24
80
182
200
120
5.5
65
2 1/2
260
26
95
200
223
140
9.3

苏式截止阀概述:

产品介绍
苏式截止阀的详细信息
品牌/型号:圣瑞/苏式
公称通径:10-100(mm)mm


应用规范:

公称压力:16Mpa

适用温度范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体

螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

 主要零件



零件名称

    J11W-16C

       J11W-16P

          J11W-16R

阀体

      WCB

ZG1Cr18Ni9Ti、304.CF8

ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M

阀盖

 1Cr18Ni9Ti、304

1Cr18Ni9Ti、304

1Cr18Ni9Ti12Mo2Ti、316

阀杆

 1Cr18Ni9Ti、304

1Cr18Ni9Ti、304

1Cr18Ni9Ti12Mo2Ti、316

密封圈



聚四氟乙烯PTFE



填料



聚四氟乙烯PTFE

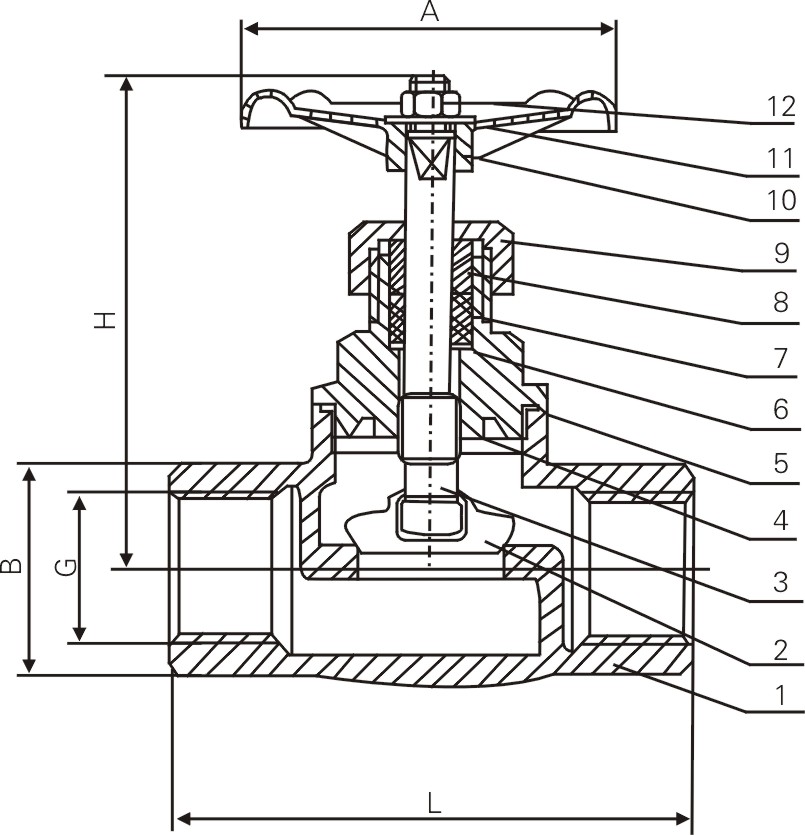

主要外形尺寸



DN

   G

   L

   E

  B

   H

   A

  KG

  15

  1/2”

   90

  14

  32

  109

  70

  0.9

  20

  3/4”

  100

  16

  36

  109

  70

  1.1

  25

   1”

  120

  18

  46

  132

  80

  1.8

  32

 11/4”

  140

  20

  55

  156

  90

  2.5

  40

 11/2”

  170

  22

  65

  167

  100

  3.7

  50

   2”

  200

  24

  80

  182

  120

  5.5

  65

 21/2”

  260

  26

  95

  200

  140

  9.3
