美标法式闸阀

美标法式闸阀
片式球阀有哪些方面的优点?片式球阀特点介绍    国标旋启式止回阀
所属分类:闸阀系列
产品规格:
产品品牌:韩钢阀门
发布作者:片式球阀
发布时间:2016-06-01
浏览次数:
订购热线:0577-86929779
产品信息

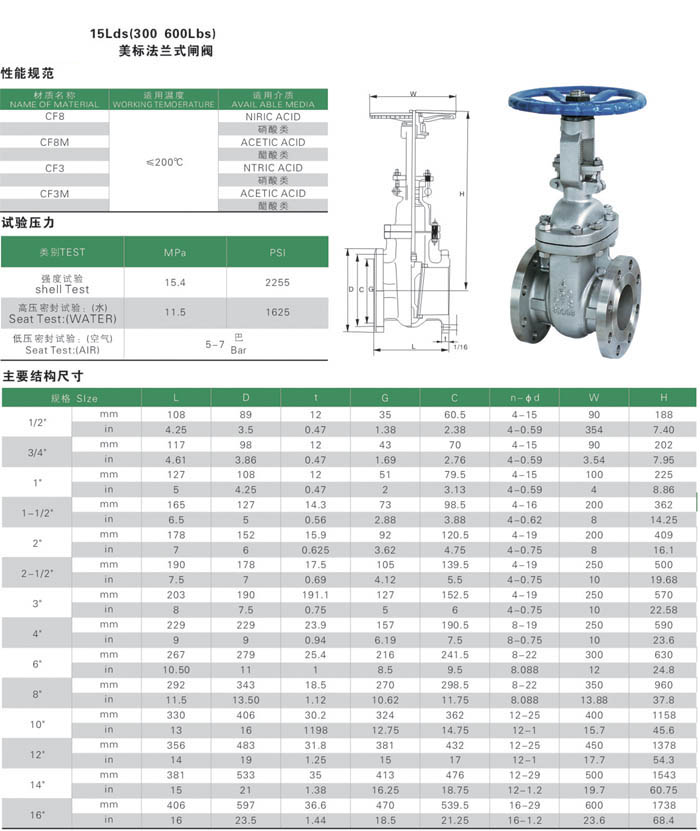

美标法式闸阀



美标法式闸阀特性描述:

不锈钢闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直。闸阀作为截止介质使用,在全开时整个流道直通,此时介质运行的压力损失最小。根据密封元件的形式,常常把闸阀分成几种不同的类型,如:楔式闸阀、平板闸阀、平行双闸板闸阀、楔式双闸板闸阀等。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况,不适用于作为调节或节流使用。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。还适用于含有粒状固体及粘度较大的介质,并适用于作放空和低真空系统的阀门。
驱动装置有手轮、伞齿轮、电动、气动等。


美标法式闸阀结构特点:

1、闸板有两个密封面, 最常用的是闸板两个密封面形成楔形、楔形角随阀门参数而异,通常为5°。
2、楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。
3、楔式闸阀,美标不锈钢闸阀根据阀杆带动闸板启闭方式的不同,可分为明杆闸阀(升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。
4、楔式闸阀根据闸板结构形式的不同,可分为弹性闸板闸阀和刚性闸板闸阀。
5、阀体为铸造成型,阀体与阀盖采用螺栓连接,中法兰采用缠绕式垫片密封,客户有特殊要求时也可采用金属环连接。
6、通道流畅,流量系数小。密封面受介质的冲刷和侵蚀小。
7、密封面采用合金钢或硬质合金,耐磨、抗擦伤性能好。
8、采用柔性石墨填料,密封可靠,操作轻便灵活。
9、介质流向不受限制 , 不扰流、不降低压力。
10、形体简单, 结构长度短,制造工艺性好,适用范围广。

美标法式闸阀设计规范:

设计标准:API 600、ASME B16.34、GB/T 12234、DL/T 531、JB/T3595
结构长度:ISO14313/API 6D、ASME B16.10、GB/T 12221、DL/T 53
连接标准:ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592、DL/T 531、JB/T3595 、JB7490
压力试验:API 6D、API 600、API 598、GB/T 13927、GB/T 26480、JB/T 9092、JB/T3595
压力与温度等级:ASME B16.34 、GB/T 9124、JB/T3595 、JB/T74

美标法式闸阀性能参数:

主体材质:碳钢、不锈钢、合金钢
公称通径:NPS 2″~NPS 56″ DN50~DN1400
压力范围:CL150~CL2500 PN10~PN420
工作温度:-196℃~+600℃
应用范围:自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等
